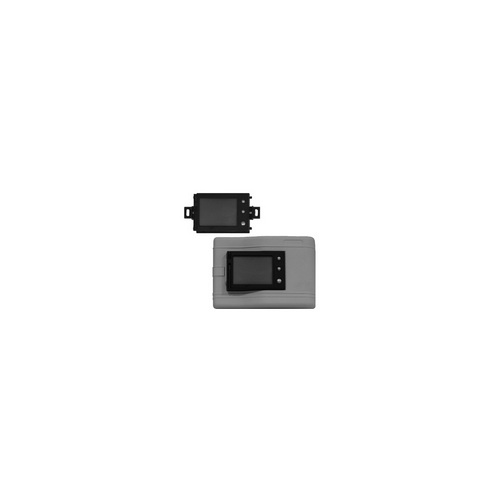

RTL 520 UNITA’ LOCALE PARETE COMANDO 0-10V COSTER

RTL 520 Generalità
Per unità terminali, ventilconvettori, impianti a zona
1 comando valvola ON-OFF o a 3 punti
1 uscita analogica 0…10V DC
Alimentazione con alimentatore ALC 318 o ALP 418
Sonda di temperatura ambiente incorporata o a distanza
Comunicazione dati con unità centrale MRL 608 via Bus P-Loc
Programmazione con 3 tasti operativi e display alfanumerico

Regolazione della temperatura ambiente:
– a punto fisso
– con compensazione estiva
– funzione “antigelo”
– funzione “antiafa” (riduzione estiva)
Predisposizione per accedere ai parametri di taratura e programmazione
3 ingressi ON-OFF liberamente programmabili per funzioni ausiliarie in alternativa a quelle disponibili:
– funzione “finestra”
– funzione “assenza”
– funzione “chiamata/soccorso”
DATI TECNICI

Alimentazione : 7…18V DC
Potenza assorbita : 0,003 W
Portata contatti senza potenziale : 250V AC, 5(1)A in commutazione
Montaggio:
– RTL 120 ad incasso su scatola 503
– RTL 520 a parete
Protezione : IP 40
Campo di misura : 0…40°C
Ingressi analogici : 1 x NTC 10kΩ
Ingressi digitali : 3 x funzioni ausiliarie
Uscita analogica : 1 x 0…10V DC, 1mA
Sistemi di comunicazione : P-Loc: con unità centrale MRL 608
